Топлопредаване в суперкритична вода охладител




Feature среда при суперкритичната налягане (ACS) е, че преходът от течна фаза на пара се осъществява не рязко (при постоянна температура), което се случва в подкритично налягане и непрекъснато с промяна (sm.gl.8) температура.

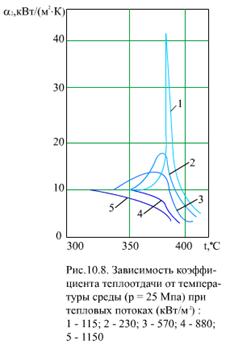

повърхности отопление с нисък коефициент на топлопредаване на топлинния поток в а2 SKD варира по дължината на тръбата, подобен на промяна в подкритично налягане ((фигура 10.8), кривата I.): в зона 2 течност α ≈ 8 кВт / (m 2 ∙ K); голям топлинен капацитет на област, където промяната в структурата на вода се случи, а 2 се увеличава рязко коефициент, като достига най-високата стойност при температура максимум топлинен капацитет т т и след това намалява; парна зона (висока плътност газ) 2 ≈ 4 кВт / (m 2 ∙ K), т.е. достатъчно голям, но около 2 пъти по-ниска, отколкото в зоната течност.

Чрез увеличаване на натоварването на топлина (в ρw = конст) максимален коефициент на пренос на топлина в 2 зона голям топлинен капацитет (BSA) намалява (криви 2,3) и след това (криви 4,5) при коефициент на определена стойност Q пренос на топлина в областта на прехода към голям топлинен капацитет намалени няколко пъти, т.е. процъфтяващ район на деградирала пренос на топлина. Влошени топлообмен не настъпва внезапно, както в условията на топлообмен до кризата на критичното налягане, но постепенно увеличаване на температурата на стената на тръбата може да достигне сто градуса.

Промяна на основните параметри на среда (вода охладител) на по дължината на вертикална тръба се загрява с SKD показано на фиг. 10.9. На входната тръба снабдена с вода при температура Rin т <т т, Rin енталпия з <з т, скорост на потока G, кг / сек, масов скорост ρw на, кг / (т2 ∙ S).

При постоянна топлинния поток Q венче тръба на средната дължина (баланс) енталпия поток Н N нараства линейно с височина (дължина) на тръбата. В разрез А Н N ще бъде равна на енталпия на вода з MT на, при което средната температура поток T N = т MT (но турбулентен поток вътрешна температура Т и ще бъде дори по-малко т т и дебелина на слоя на температура граница и PR - по т-т ).

Промени т п по дължината на температурата на тръба поток няма да бъде линеен: началната част (в зоната течност) със специфична топлина на стр. (Фигура 8.2) Променя малко и графика п т з п еднакво разстояние график; голяма специфична топлина зона т п температурните промени значително по-бавно от Н N; в областта на пара топлинен капацитет постепенно намалява с увеличаване з п и т н температурата на потока се увеличава по-бързо от з п.

В течния зона, когато з <1000 ... 1200 кДж / кг (до сечение II-II, (фиг. 10.9) Вода топлофизичните характеристики (λ, ρ, в Р, μ и др.) Има малко зависи от температурата и, следователно, тяхното промяна по радиуса на тръбата ще бъде незначителна. при тези условия, пренос на топлина коефициент алфа 2 от стената на околната среда, се изчислява по формулата (10,19).



Подобни условия се появяват в BSA при ниска топлинния поток, когато температурата на средата по радиуса на тръбата е леко променена. Изчисляване с формула (10,19) в този случай дава същата стойност α 2, както е показано (Фиг. 10.8). Температурата на стена в същото време е близо до температурата на потока ((фиг. 10.9), крива 7). режим поток с висока α 2 режим, наречен засилено пренос на топлина в РТА.

С увеличаване на интензивността на прехвърлянето на топлинния поток плътност и топлина на температурата РТА Tw вариация по дължината на тръбата са качествено различни видове ((фиг. 10.9), крива 2). При високи топлинни потоци значително променя температурата на средата по радиуса на тръбата, което води до рязка промяна в свойствата на секцията вода тръба (особено в близост до стената). В зависимост от съотношението на потока на топлина и маса, скорост на потока може да се появи като влошаване и подобрени условия за пренос на топлина.

Определя се началната промяна α 2 С Н = 840 кДж / кг (200 ккал - При изчисляване коефициентът на топлинен пренос в нагревателните повърхности, работещи в BSA (NRCH, MPS, DAC) в енталпията поток 1000 ... 2600 кДж / кг се използва изчислителна и графичен метод / кг) в зависимост от criterial

(10,24)

От графиката се определи ris.10.10 фактор А отчита ефектът на топлинния поток Q венче, кВт / m 2 и ρw масовата скорост, кг / (m 2 ∙ и), на коефициентът на топлинен пренос в РТА. Резултатът е крайната експресията.

Фигура 10.10 построен на референтни данни и показва какво комбинации от параметри р венче, ρw и енталпия поток Н N възможно подобряване или влошаване на режим топлообмен. Когато (р вътр / ρw) ≤ 0,42 коефициент A> 1 целия РТА.

С увеличаване на стойностите на параметъра р вътр / ρw (увеличаване или намаляване на топлинния поток скорост маса) фактор А се намалява и в края на BSA става по-малко от 1. По стойности (р вътр / ρw) ≤ 0,7 се наблюдава рязко повишаване на температурата на стената на тръбата, и (р вътр / ρw)> 0,7 притежава изразен влошен режим на пренос на топлина поради намаляване α 2. Следователно, при изчисляване на нагревни повърхности Ext параметър р / ρw трябва да бъде по-малко от 0.7.

Регулаторният метода на хидравлични котли изчисление се препоръчва да се вземат за NRCH масови скорости: масло гориво ρw = 500 (кг / м 2 ∙ и), въглища ρw = 2000 (кг / м 2 ∙ и), газ ρw = 1500 (кг / м 2 ∙ S).

Изгарянето на топлинния поток на гориво върху вътрешната повърхност на тръбата вътр Q не трябва да превишава 800 кВт / т2. Ако ρw = 2500 (кг / м 2 ∙ в), а 2 п = 18.3 (кВт / m 2 ∙ К), вътр параметъра р / ρw = 0.32, коефициентът А = 1.5 (за Н О = 2000 ... 2300), α 2 = 18,3 ∙ 1,5 = 27,5 (кВт / m 2 ∙ K). Температурната разлика АТ = т о вътр - т п = 800 / 27.5 = 29 ° С Когато т р = 390 ... 400 ° C стойност на вътрешната повърхност на стената температура т V ще бъдат разширени = 420 ... 430 ° С Въпреки това, с такава висока температура нарастване на топлинния поток в дебелина на стената ATi, m е голям (70 ... 130 ° С) и висока вероятност за по ред отлагане. Следователно, температурата на външната стена ще бъде най-малко т н о = 500 ... 550 ° С

В потока енталпия над 2600 кДж / кг (извън РТА) изчисляване коефициентът на топлинен пренос α 2 се провежда в съответствие със същите формули като в зоната на прегрята пара при подкритично налягане.

Паропрегревателните повърхностни SKD котли са изпълнени: радиация повърхности, разположени в горната част на пещта и хоризонтална димохода ρw = 1000 ... 1500 (кг / м 2 ∙ S); poluradiatsionnyh екрани ρw = 1000 ... 1600 (кг / м 2 ∙ S); конвективни пакети ρw = 1000 ... 1600 (кг / м 2 ∙ и). Коефициентът на топлинен пренос α 2 в този случай трябва да бъде най-малко 4 ... 6 (кВт / m 2 ∙ K).

В междинното съединение (вторична) пара влиза в паропрегревателя след CVP турбина при налягане от 3,6 ... 4 МРа, температура от 290 ... 320 ° С и прегрята до 545 ... 570 ° С За икономично използване на вторични условия прегряване на парата резистентност междинна прегревателна потока не трябва да бъде по-висока от 0,2 МРа. Скоростта на маса на парата в първите етапи междинна прегревателна вземат ρw = 250 (кг / м 2 ∙ и), където а2 ≈ 1 (кВт / m 2 ∙ K) в ρw продукция етап = 300 ... 350 (кг / м 2 ∙ с ) и 2 ≈ 1,2 ... 1,4 (кВт / m 2 ∙ K).

Поради относително ниската ефективност на топлопредаване α 2, вторичен паропрегревател разположена в зоната на ниско топлинен поток, но дори и така трябва да изходни пакети извършва легирана стомана или перлитна Aust-тотни клас.

Интензитетът на топлообмен в течност и пари в суперкритичната налягане не зависи от посоката на потока във вертикална тръба (или плъзгащата повдигане); BSA при вертикална тръба в тръба се загрява движение сила на естествена конвекция поток и топлина интензитет турбулентност се увеличава, не се появяват режими с влошени топлообмен. Следователно, от гледна точка на осигуряване на нормална топлообмен в РТА може да изпълнява вертикални повърхности повдигане с нагряваща среда и в движение надолу, но движение порции вертикална тръба води до намаляване на надеждността на работа (вж. Ch.9).
