Аксонометрична проекция модели

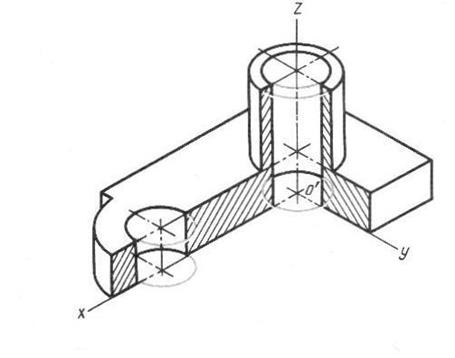

При конструирането на моделите и аксонометрични проекции на части често се използва правоъгълен изометрична проекция. Както и в сложни чертежи, кухи части работят с прорези в перспектива (Фигура 23).

Ако кръгът не е пълен, а след това му образ е съставен от тънка линия пълен с овална или елипсовидна. След това се обгради желаната част линията на контура на елипса.

Фиг. 23 е разрез в перспектива

Разрезите сянка тънки успоредни прави линии под ъгъл от 60 ° спрямо хоризонталната права линия или успоредна на нея (фиг. 24).

Фиг. 24. Излюпването нарязани

Фиг. 25 показва разрез аксонометричен на конструиране алгоритъм (dimetric правоъгълна) проекция.

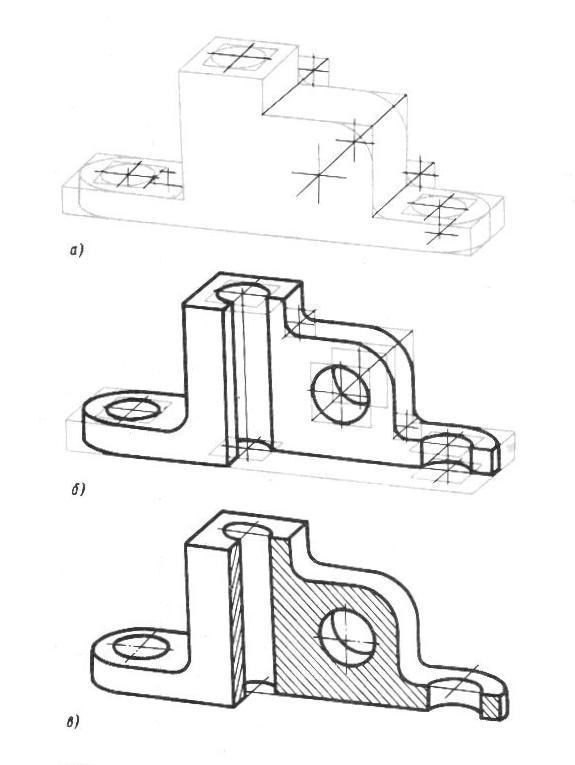

Фиг. раздел 25. Процедура

Подобно, когато нанасяне детайл в перспектива психически дисекция на отделни елементарни геометрични елементи, в този пример - (. Фигура 25, както и) в правоъгълни паралелепипеди на различни височини. Намери позицията на дупките в центровете на детайлите, като се използва методът на координати, както и изграждане на квадрат. части режат се прави в две равнини. След отстраняване на излишния изграждане, изображение контур обграждат непрекъсната основна линия (Фиг. 25Ь) и капака (фиг. 25с).


2. Насоки за прилагането на практическа работа "Рисуване подробности от плана»

Setting. Начертайте линия железопътни подробности, предвидени в Приложение А).

Цел: Да се практикува уменията изпълняват геометрични конструкции в изобразяването на контура на детайла

Производства.

1. Изберете настройка опция. Опцията за установяване се определя от броя на студентите в списъка на списание.

2. A3 хартия за рисуване, за да изберете работната страна (по-гладка на пипане).

3. Намерете хоризонтален формат и определяне на работното място, да очертаете поле от размера, определен от ГОСТ.

4. Мислено се разделят на работната площ на половина. Лявата страна на листа работи с точка елементи, разположени периферно. В дясната част на листа се извършва с прорез и засенчване.

5. Ход мек молив очертава детайли, заглавие блок, граница. Изтриване на помощни строителни линии.

работа на пробата, представено на фигура 26.

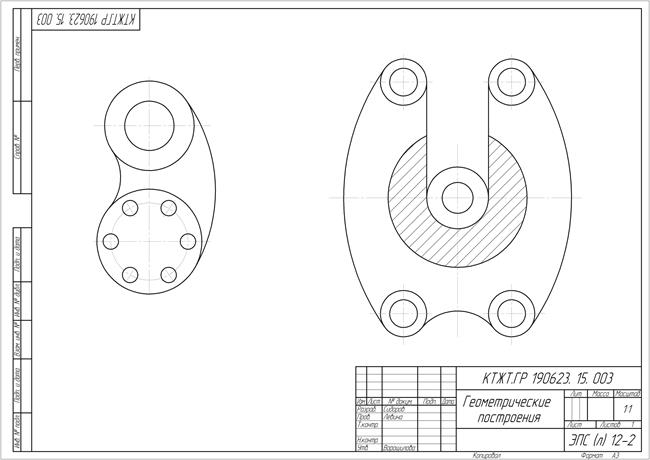

Фиг. 26. Примерни графични творби


3. Насоки за прилагането на графичен работа "Body на геометрията"

Setting. Построява сложни чертеж група геометрични тела с предварително определен размер (размери, избрани за изпълнение в допълнение Б).

Цел: Формиране на умения за представяне на твърдите частици в чертежа.

Производства.

1. Изберете настройка опция. Опцията за установяване се определя от броя на студентите в списъка на списание.



2. A3 хартия за рисуване, за да изберете работната страна (по-гладка на пипане).

3. Намерете хоризонтален формат и определяне на работното място, да очертаете поле от размера, определен от ГОСТ.

4. Разглеждане на предварително определена група от геометрични органи, разделяне на групи: - polyhedra;

- въртящо се тяло.

5. Изграждане на комплекс рисунка започне да изпълнява геометрична база органи, а след това изгради своите челни и профилни проекции (фиг. 27).

Фиг. 27. Изграждане на проекции на геометрични тела

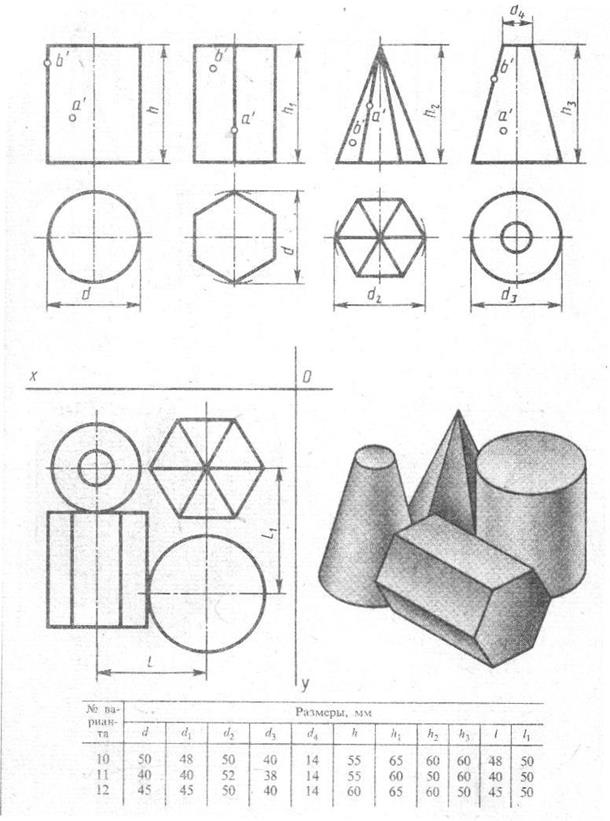

6. Строителни аксонометрични групи от геометрични тела започват да провеждат аксонометрични оси. Позицията на осите изометричен: X и Y ос под ъгъл от 30 ° спрямо хоризонталната линия (ъгъл между осите на 120 °). На проекция равнина имаме геометрични основни органи, в съответствие с индивидуална работа, забавяне действителните стойности (Фиг. 28).

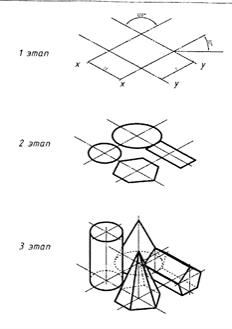

Фиг. 28. Конструкцията на геометрични органи аксонометричен

7. Ход мек молив контури на геометрични тела, главен надпис рамка. Изтриване на помощни строителни линии.

работа на пробата представлява от Фигура 29.

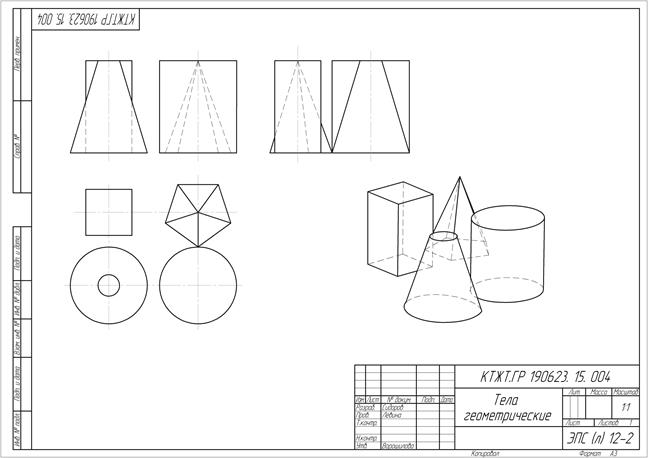

Фиг. 29. Проба изпълнение графичен работа


4. Насоки за прилагането на графичен работа "Техническо чертане"

Setting. Извършва техническо чертане четири модела (Приложение Б).

Цел: Формиране на умения за пространствено въображение и техническо чертане.

Производства.

1. Изберете настройка опция. Опцията за установяване се определя от броя на студентите в списъка на списание.

2. A3 хартия за рисуване, за да изберете работната страна (по-гладка на пипане).

3. Намерете хоризонтален формат и определяне на работното място, да очертаете поле от размера, определен от ГОСТ.

4. умствени разделя работната зона на 4 парчета. Във всяка една четвърт от листа работи техническо чертане на един от моделите.

5. Дайте обемист техническо чертане всеки детайл.

6. Ход мек молив очертава детайли, заглавие блок, граница. Изтриване на помощни строителни линии.

извършената работа в образеца представен фиг.30.

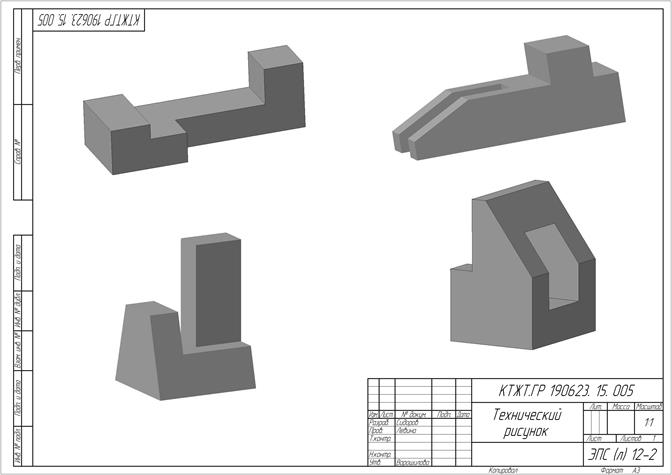

Фиг. 30. Проба изпълнение графичен работа


3. Насоки за прилагането на графичен работа "А просто нарязани модел с ниски нарязани 1/4"

Setting. Извършване на прости съкращения железопътните части и нарязани ¼ в перспектива (Приложение Г).

Цел: формиране на умения за извършване на съкращения на правоъгълните и аксонометрични проекции.

Производства.

1. Изберете настройка опция. Опцията за установяване се определя от броя на студентите в списъка на списание.

2. A3 хартия за рисуване, за да изберете работната страна (по-гладка на пипане).

3. Намерете хоризонтален формат и определяне на работното място, да очертаете поле от размера, определен от ГОСТ.

4. умствени разделя работната зона на 4 части: три ортогонални проекции и изглед в перспектива.

5. Изпълнение на специфичната задача в съкращенията на трите проекции.

6. Начертайте визуален образ на частта и изпълнява нарязани 1/4.

7. Нанесете размера на правоъгълната проекция.

5. Ход мек молив скица на информация, заглавие блок, границата. Изтриване на помощни строителни линии.

работа на пробата е Fig.31.

Фиг. 31. Примерни графични творби


Контролни въпроси:

1. Кои чертеж се нарича комплекс?

2. Каква е последователността на изграждане на интегриран модел рисунка?

3. Каква е разликата от погледа на техническо чертане перспектива?

4. Каква е последователността на изграждане на техническо чертане?

5. Какви са правилата, използвани при изграждането на техническо чертане?

6. Определяне на начини да се намали размерът на модела и техниката на тяхното изпълнение

7. Какво е името, показан на схемата?

8. Какво изображение се нарича резерв?

9. Какво се прилага разреза?

10. В този случай, може би половин съединение форма с половин разрез?

11. В такъв случай измерение линии с една ръка, а където е стойността на величина по тази линия?

12. В случай, което не е посочено и разрезът не е показана в основния раздел рязане равнина?

13. Каква е функцията на разреза на симетрични изображения?

14. В този случай, секциите не отбелязват позицията на равнината на рязане и придружавани нарязани надпис?


Библиография:

1. ГОСТ 2.001-93 ESKD "Единна система за конструкторска документация."

2. Bogolyubov SK Инженерна графика. М:. Инженеринг 2008.

3. Куликов VP Кузин AV, VM Demin Инженерна графика. М:. FORUM, инфра-М, 2006.

4. Березина NA Инженерна графика: Учебник [електронен ресурс]. - M: Alpha-M, 2010 режим на достъп: http://znanium.com..

5. ГОСТ 2.305-68 Снимки: вид, порязвания, секции.

6. ГОСТ 2.301-68 Формати

7. ГОСТ 2.304-81 рисуване шрифтове

8. ГОСТ 2.303-68 Lines

9. ГОСТ 2.104-68 Заглавие Blocks


Приложение А: Възможни задачи за практическа работа "Рисуване подробности от плана»

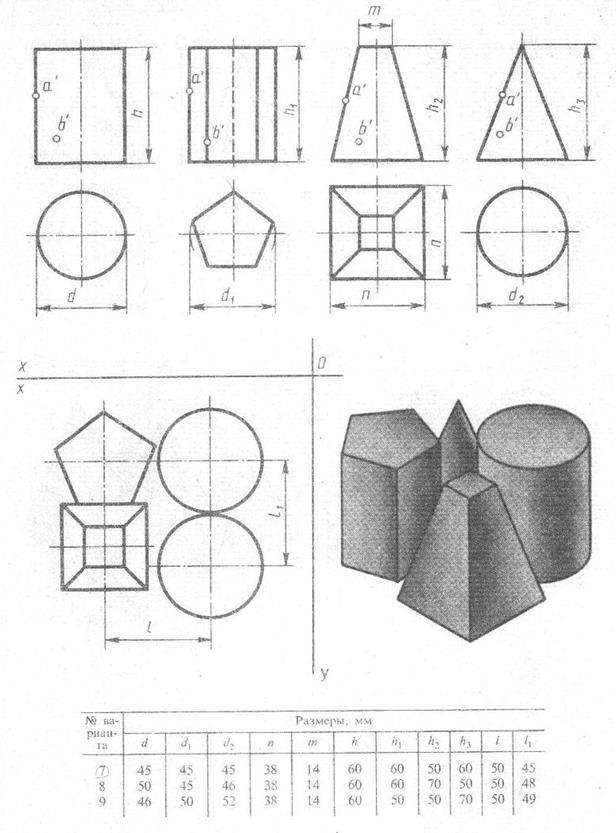

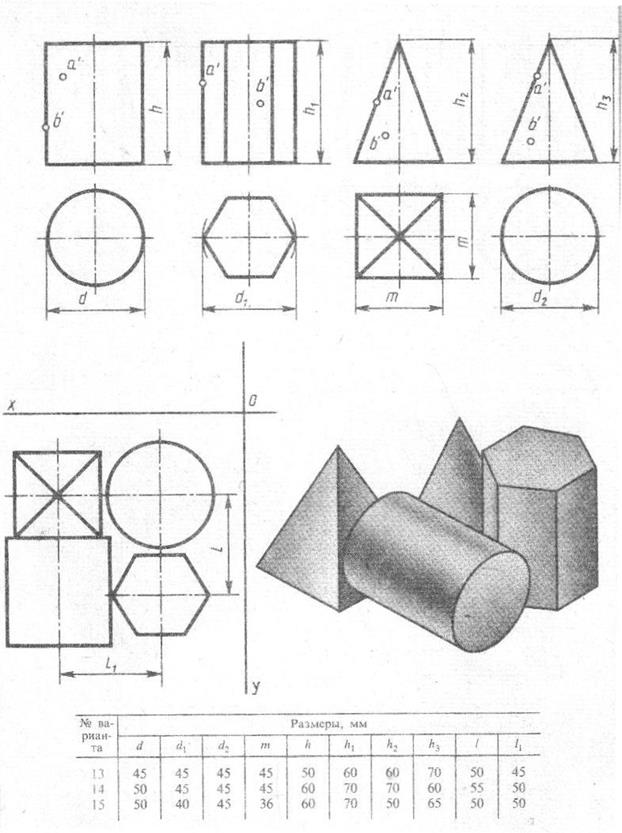

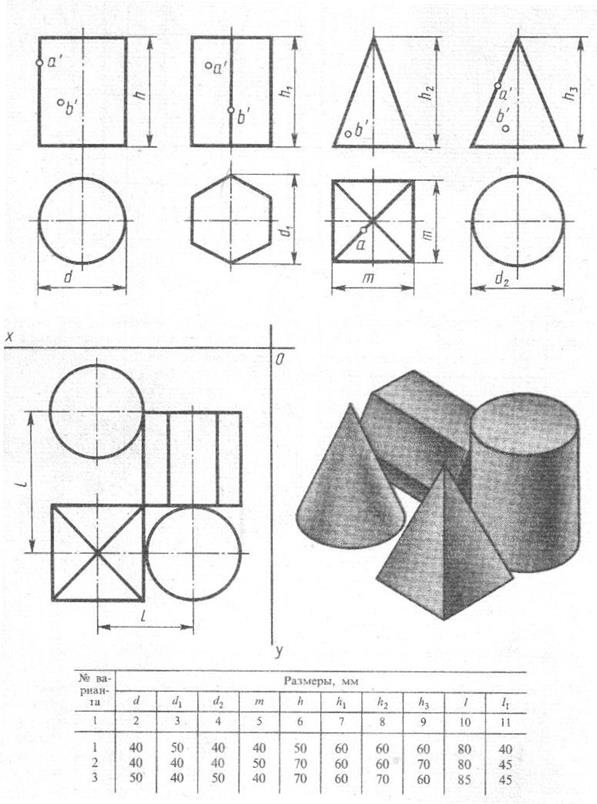

ПРИЛОЖЕНИЕ Б: Опции за работа в графичен работата "Body на геометрията"

опции 1-3

опции 4-6

опции 7-9

опции 10-12

опции 13-15

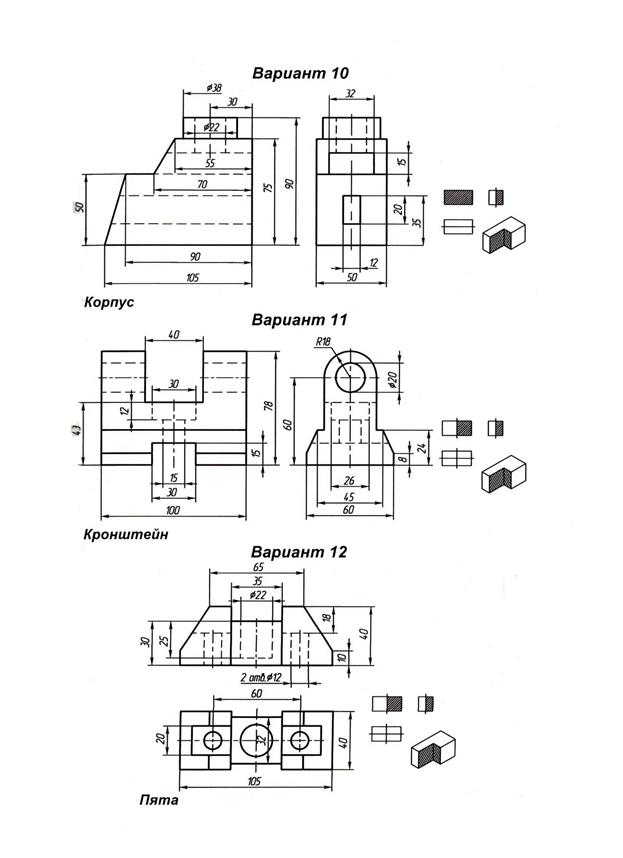

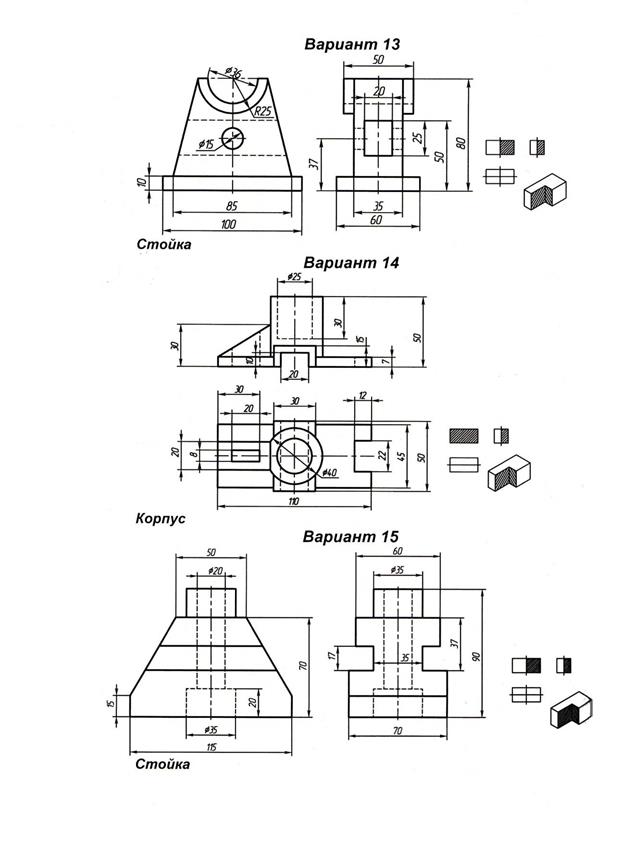

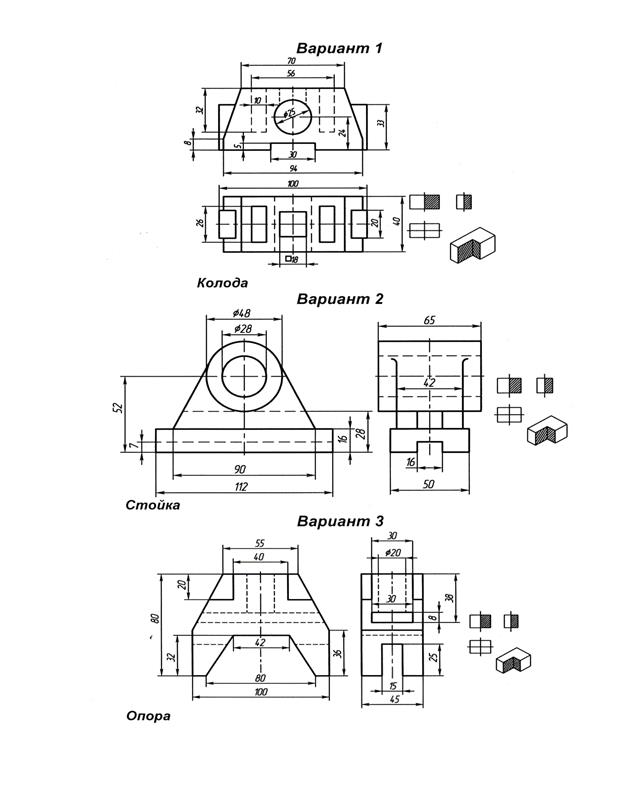

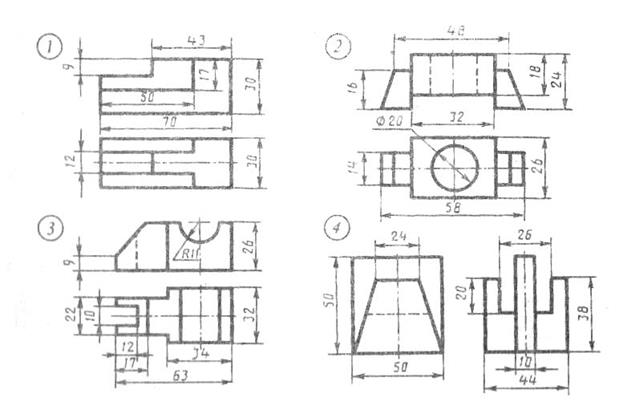

ПРИЛОЖЕНИЕ В: Възможни задачи на графиките работят "Техническо чертане"

вариант 1

вариант 2

Вариант 3

Вариант 4

изпълнение 5

Вариант 6

Вариант 7

изпълнение 8

изпълнение 9

Вариант 10

Вариант 11

Вариант 12

Вариант 13

Вариант 14

Variant15

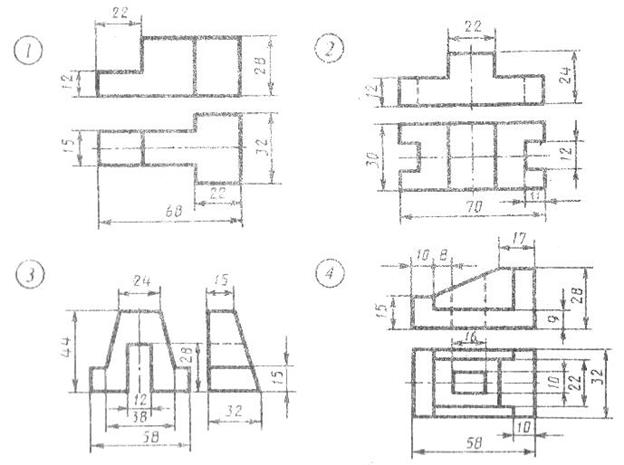

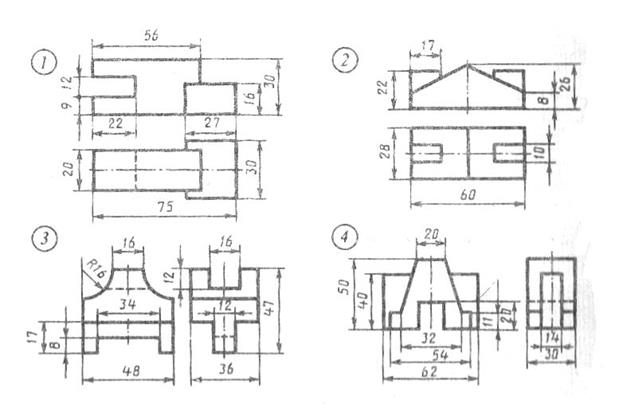

Приложение D: Опции задачи на графиките работят "Прост модел със секция силует на 1/4"
