Brake стои ролка (барабан) Тип




Ploschadochnye спирачни тестери

Оборудване и устройства за контрол на спирачната система на автомобила

Действие спирачка тестер въз основа на анализа на силите на сцепление спирачки колела на автомобила с работната повърхност на стойката. Спирачни тестери се предлагат в два варианта - ploschadochnye и валяк.

Ploshchadochnyj щанд има четири измервателни платформа, два на всяка ос превозно средство, оборудвано със сензори, както и инструмент щанд свързан с електрически кабел платформи.

В процеса на диагностика на автомобила със скорост от 6-10 км / ч идва над колелата на платформата на щанд и спирачките. Измерване на спирачната сила въз основа на измерване на движението на платформите, което възниква в резултат на появата на инерционните сили на автомобила - платформата и силите на триене между гумите и повърхността на платформите. Това движение е пропорционален на общата спирачна сила на превозното средство се записва чрез сензори, поставени под платформата за измерване. Сигналите от сензорите се предават към компютър, който извежда дисплей и принтер на интервали от 0,05 с максималната спирачна сила на дисплея - светлинна индикация неравни спирачни колела на всяка ос и процента на ефикасност инхибиране.

Недостатъците ploshchadochnyj щандове следва да включват следното:

· Голяма площ, необходима за поставяне на стойката и ускорението на автомобила преди да влязат в кабината;

· Зависимост на точността на измерване на спирачната сила на посоката на отклонение на движение на превозното средство по отношение на оста на стойката;

· Липсата на сигурност на работата на стойката, когато превозното средство се движи;

· Не се определят специфичните спирачни сили към всяко колело;

· Няма начин да се определи силата на спиране на ръчната спирачка, когато превозното средство е потегляне; не е определено усилие върху спирачния педал.

На трибуните да тестват следните параметри: спирачното усилие на всяко колело; специфичен спирачна сила; коефициент неравномерно спирачна сила; атака контроли (педалите, ръчната спирачка); време за реакция на спирачната система; спирачен път. Допълнителни проводници процедура тегло за всяко колело.

Щандове предоставят следните режими на управление: работа за управление на спирачката; аварийно спиране; спиране на ръчната спирачка.

Brake ролкови стойки се състои от следните компоненти, произведени под формата на отделни членове и свързани помежду си чрез електрически кабели: шкаф сила, измерване на стойка с контролен панел и дисплеи или опции за регистриране, едно или две носещата ролка блок (фигура 4.6).

Фигура 4.6 - компоненти валяк спирачка тестер 1 - подкрепа устройство (1.1 - до левите колела, 1.2 - в дясно колело); 2 - устройство за измерване на сила; 3 - случай на електрическа енергия; 4 - рейка инструмент; 5 - дистанционно управление



Brake стои тип валяк са на разположение за автомобили, камиони и автобуси, мотоциклети и други двуколесни моторни превозни средства. Стойки за автомобили, сглобени в ями гладка етаж за товарни автомобили - от osmotrovyh канавка за мотоциклети са монтирани директно върху пода.

тестер на спирачката включва устройство за определяне сила на спирачния педал сила измерване, схематична диаграма е показана на фигура 4.7. Сензор I е прикрепен към спирачния педал, манометър II - на волана. Вътрешната кухина и сензора за манометър са пълни с спирачна течност.

Фигура 4.7 - сила-измервателно устройство за определяне на спирачния педал е натиснат, докато диагнозата на превозното средство върху валяк спирачка стойка: I - сензор, подсилено от спирачния педал 1 - корпус; 2 - капак; 3 - тласък прът; 4- мембрана; 6- улавяне; II - показващ устройството за фиксирана на волана: 5 - Манометър

Натискането на датчика на спирачния педал 3 през пръта в кухината на устройството създава налягане, което е пропорционално на приложената сила.

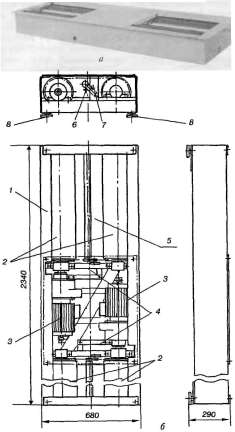

Фигура 4.8 - Референтната единица на спирачката стоят твърдо МЕТА (Русия): и - общ изглед; б - устройство блок: 7 - основа; 2 ролки за поддържане; 3- задвижващ механизъм; 4 - спирачната сила; 5 - клип последовател; 6 - сензор плъзгането; сензор 7- сблъскване; сензор 8 тегло

Основната част на стойката на спирачни валци е носещата ролка блок (фигура 4.8). В блок конструкция два измервателни носещата сила устройства, всеки от които се състои от двойка око са разположени две носещата сила измервателни ustroystvaoporno задвижващи ролки, задвижващата спирачното усилие измервателно устройство, устройство за измерване и датчик за скорост контакт колело.

измервателни принцип автомобили спирачните сили на базата на балансиране на въртящ диск, генерирани от стойката на диск и снабден с ролки, превозното средство спирачен момент на силите, генерирани на спирачните челюсти и барабани или дискове и плаките в всяко колело.
