Регулируема мостов изправител трифазен




Трифазни мостов изправител.

Категория: Електроника

Прегледи: 3824

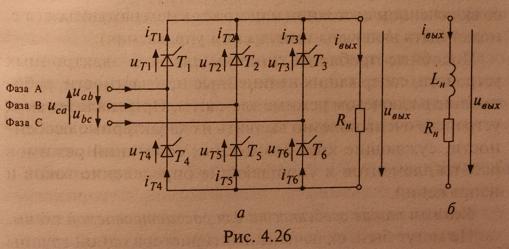

Гледан токоизправител (фиг. 4.26) е широко използван в големи устройства.


Ние описваме токоизправител, когато е свързано с активност (фиг. 4.26, а) и aktivnoinduktivnoy (фиг. 4.26, б) натоварване.
Изучаването токоизправител счита подобен монофазен мост, но получава енергия от трифазен източник на напрежение 6 включва тиристор, е доста сложна система и следователно е по-трудно да се анализира.
От Th тиристори Т2 и Т3 са свързани с катоди, те казват, че те представляват тиристорите на катодна група.
Tioistory 74, Т5 и Т6 са свързани аноди са групата анод.
В мост изправител еднофазни, всеки тиристор може да провежда ток в двойка с един тиристор и тези двойки са само две.
мостов изправител на трифазен, всеки тиристор може да провежда ток в двойка с един от групата на две противоположни тиристори.
Например, тиристор Т, или може да провежда ток в тиристорен двойка Т5, или сдвоен с тиристорен G6.
Следователно, има 6 чифта тиристори съвместно провеждане на товарния ток.
Основната трудност в анализа на токоизправител е да се определи кои двойка тиристори е включен, или може да бъде (т. Е. могат да бъдат включени за контрол на импулси).
Такива проблеми са типични за всички електронни устройства, съдържащи нелинейни и по-специално работата по основните елементи на режима. При анализа на тези устройства е много полезен за определяне на техните характеристики, стесняване обхвата на възможните комбинации на режима на работа на елементите и опростяване на определението за токове и напрежения.
Ние посочи такива функции за тази верига.
Това не може да бъде включена една група от две тиристори (тъй като тяхното провеждане състояние да осигури поток под действието на съответната линия напрежение е много голям обратен ток на тиристор, което е невъзможно за устройството за експлоатация).
Ако една двойка от свързани тиристори, на ivyh напрежение, равно на определена линия на напрежение, и 6 възможни решения:
Например, когато е включен тиристори Т и Т5 ivyh = иа и ако тиристори Т2 и Т4 ivyh = - иа
Да предположим, че в някакъв момент от времето, когато е включена една двойка тиристори ivyh = {и след това може да бъде включена друга двойка, за които ivyh i2ii2 = <и {(в противен случай sootvetstvovalooy тиристори, която е под обратно напрежение, което е невъзможно).
От това следва, че в тази схема е възможно ivyh рязко намаляване на напрежението (ордината точка напрежение ivyh време диаграма може да изпълнява скокове надолу). Но рязко увеличаване на напрежението ivyh напълно възможно.
Втората последица от тази функция в процес на разглеждане токоизправител се състои във факта, че в случаите, когато всички тиристори непрекъснато получават контролните импулси (и по този начин работи диоди функции), в някакъв момент в състояние ON ще бъде двойката едно устройство, което осигурява най-голяма стойност ivyh напрежение ( в противен случай, най-малко един тиристор от тази двойка ще създаде значителен постоянно напрежение). аз
Ако тиристори работят в режим диод (или ако анализира неконтролирано мостов изправител трифазен, накратко обсъдено по-горе), за да идентифицират включени в предварително определено време, достатъчно устройства:
• на времедиаграма на изберете три (UAB е Ис) един линеен напрежение с максимална модул;
• да се разпределят към трифазна мостова схема единична фаза, захранва избран напрежение;
• определяне на двете устройства (четири), които се отварят избраното напрежение.
Следното е пример за използването на този алгоритъм.
Работа в токоизправител активен ъгълът на управление на натоварването на нула.
В този случай тиристорите работят диод функция (и резултатите от анализа са приложими и за неконтролирано токоизправител).
Да разгледаме времедиаграма (фиг. 4.27) характеризиране на действието на веригата.
След Um означава максималната стойност на линията напрежения UAB е Ис (общо наименование за всички напрежения линия е ъ).
х-ос е разделена на сегменти, всеки от които се получават номер, означен л.
В графика графиката на напрежението ivyh за всеки определен сегмент, съвпадащ с него мрежовото напрежение и времето схема на ток ieblx - съвпада с това се обърна на текущата двойка тиристори.
Позовавайки се на сегмент с номер 1.
В този интервал от максималното напрежение е по модул е
изправител на еднофазен, захранващото напрежение е да се образува тиристори Т2, Т3, Т5, Т6.
И така, как е <О, отворен тиристори Т4 и Т5 и
По същия начин, анализът се извършва за другите сегменти.
Честотата на пулсации (пулсация честота на основното хармонична) напрежение ivyh 6 пъти честотата на мрежовото напрежение, което значително улеснява филтрирането им.

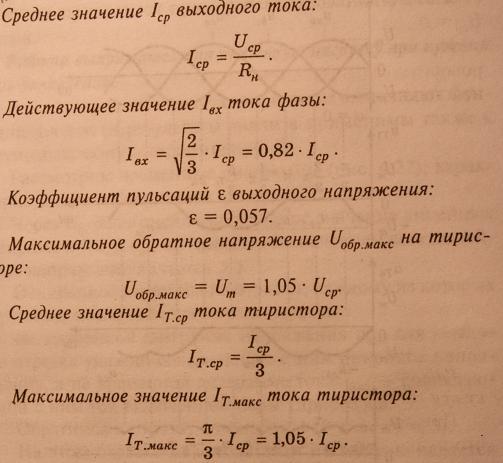

Представяме основните отношения, характеризиращи се счита режим.
Средната стойност на изходното напрежение НТП на:
където U - средноквадратична стойност на мрежовото напрежение.
Регулиране на токоизправител характеристика, когато се работи върху активен товар
ъгъл на волана на всеки тиристор се измерва от момента на съответното превключване диод неконтролирано токоизправител (по същество същото важи и за разглеждания монофазен мост, и други управляваните изправители).
Както следва от последната експресията, когато а = 2n / 3
Използването на тези изрази изобразяват графично характеристиките за управление (фиг. 4.28, плътна линия).
Работа токоизправител aktivnoinduktivnuyu натоварване, когато ъгълът на управление I / 3 радиани (60 ел. ° С.) (Фиг. 4.29).
При изграждането на формата на вълната Предполага се, че LH на индуктивност е достатъчно високо и товарния ток същество постоянно.
Регулиране на токоизправител характеристика при работа по aktivnoinduktivnuyu натоварване.
Наличието на индуктивност осигурява непрекъснат текущия режим, където
От това следва, че когато А = L / 2, UCP = 0. дават графично представяне на поведението управление (фиг. 4.28, пунктирана линия).
