Методите за трифазен контрол на напрежението инвертор и функции




AIN-фаза с неутралния проводник

Един от най-простите схеми за тази трифазен МСН инвертор се състои от три еднофазни инвертори полу-мостове (подобни на тези, описани в предишния раздел) контролирано с изместване на 120 градуса. инвертор схема е показан на фигура 2.1, но за контрол транзистори сканиране импулсни - на фигура 2.2. Фигура 2.3 показва почистване на изходните напрежения и токове в етапи А и В и напрежението линия между фазите на активното индуктивен товар. Кривите са конструирани на предположението, че положителния половината вълна на изходното напрежение на всеки етап се формира, когато транзистор е включен, като четен брой. Някои транзистори съответстват последователност генериране на контролни импулси. Например, един положителен полувълнов на фаза А напрежение VT4 на транзистора се образува, когато са включени по време на , Съответно, отрицателно половин вълна се генерира, когато транзистор е включен, когато VT1 Амплитудата на фазовото напрежение, равно на напрежението на върха на филтър капацитет С F1, което е половината мощност източник на напрежение E г. фаза работен ток е затворен през нулевия проводник. В присъствието на нулевия проводник, свързващ нула цяло и натоварването звезда към средата на входния филтър, всяка фаза на инвертора работи самостоятелно. По принцип, двете транзистори на метода за контрол инвертор: контрол на импулса продължителност на 180 градуса и с продължителността на контролните импулси 120 градуса. По втория метод за контрол на формата на изходното напрежение зависи параметрите на натоварване, [3,5], сега е обикновено се използват само първия метод. Ако продължителността на импулсите за управление е равна на кривата на 180 градуса фаза на напрежението е с правоъгълна форма с амплитуда равна на половината от напрежението на DC връзка ток. Следователно, обхватът на изходното напрежение на една фаза съдържа всички нечетни хармоници, и действителната стойност на основното изходното напрежение се дава от (1.18):

(2.1)

Curve напрежение линия е показан на Фигура 2.3.

Амплитудата на мрежовото напрежение е равно на напрежението E г, а продължителността на импулса - 120 градуса. Изчезващите напрежението съответства на моментите, когато ФазоВите са равни. Така например, в диапазона едновременно транзистори включени VT4 и VT6 следователно потенциали на етапи А и В са равни на потенциала на горната шина мост, и съответно им разлика е равна на нула потенциал.

Въз основа на кривата на мрежовото напрежение, то е лесно да се определи сегашната си стойност:

(2.2)

Чрез изваждане на напрежение на фаза А и В първите хармоници, които са изместени от 120 градуса, има компенсация на трети хармонични и по-високи хармоници номерирани кратни на три. Съответно, ефективната стойност на основната фаза на напрежение на фаза в по-голям пъти:



(2.3)

Формата на инвертор входен ток форма на вълната зависи от естеството на товара. Фигура 2.4 показва фаза ток сканиране, входен ток (Консумирана положителен автобус мост) и текущата нула проводник с чисто активен товар. Очевидно е, че в този случай, на фазовия ток е:

(2.4)

През периода на изходното напрежение се появява шест превключване мощност транзистори и, съответно, има шест състояния на схеми, които се редуват през 60 градуса. Подходящи интервали са номерирани, както е на фигура 2.4. В съответствие с алгоритъма на образуващи контрол импулси, показано на фигура 2.2, първият интервал включен транзистори VT2, VT3 и VT4. Това означава, два транзистора включени горната група (с общ колектор) и само един транзистор на долната група (с общ емитер). Следователно, горната автобус мост свързан двуфазна натоварване, и само долната. По този начин, от горната polovi-

ни ток, консумирана от входния филтър И от дъното - , Разликата в тези течения е затворен през нулевия проводник.

На 60 градуса почивни и транзистор VT2 транзисторни включени VT5 сега две фаза товар, свързан с по-нисък автобус моста, и само един на върха. Съответно, в горната половина на текущия филтър се намалява наполовина, и текущата дъното - се увеличава. Разликата в тези течения отново е затворен през нулевия проводник. Подобна промяна верига структура настъпва при всяка смяна на мощност транзистори - шест пъти периода на изходното напрежение.

По този начин, чрез неутрална жица ток протича с амплитуда равна на амплитудата на текущата фаза, но с тройна честота. В една и съща честота е първата хармонична на входния ток пулсация.

Средната входен ток с резистивен товар се определя от очевидна връзката:

(2.5)

По този начин, амплитудата на компонента редуващи на входния ток е равен на половината от амплитудата на тока на товара и, съответно, амплитудата на първия хармоник на входния ток вълничката:

(2.6)

където честотата на първия хармоник на входния ток вълничката е честота три пъти изходното напрежение.

Фигура 2.5 показва кривите на тока във веригата с активното индуктивен товар. Тъй като в този случай ток кривата на натоварване се състои от сегменти степен променя съответно форма на извивките на входния ток и ток нулев проводник. В същото време, че е лесно да се види, че моментната стойност на входния ток на интервалите дори и нечетни се различават, което води до появата на тази тройна честота компонент на кривата.

Спектралният състав на входния ток на инвертора може да се определи чрез сумиране на спектрите на входните токове на всяка фаза на клетката, защото според първия закон на Кирхоф, ние можем да напишете:

(2.7)

Спектърът на входен ток фаза може да бъде изчислена по метода на клетка комутационни функции. Всъщност, ако се приеме, че кривата на изходното напрежение е с правоъгълна форма, могат да бъдат представени от фаза А напрежение чрез умножаване източник EMF мощност на функцията на превключване:

(2.8)

където определена от (1.2) и (1.3).

В този случай, в комплекс импеданс за I-хармонична е:

(2.9)

Следователно, обхватът на натоварване ток на фаза А е описан със следната тригонометрични серия:

(2.10)

където ; (2.11)

(2.12)

стойност и Използваните в уравнение (2.10), - амплитудата и фазата -ти хармонична текущата натоварване, съответно.

Както следва от принципа на работа верига ANI половината мост, съществува текущата горната половина верига само в границите от нула до (Вж. Фигура 1.4D). Следователно, може да се използва за превключване на формата на входния ток вълната фаза на клетка:

, (2.13)

Заместването на (1.1) в (2.13) е лесно да се види, че:

(2.14)

След това, с помощта на (2.13) може да се запише:

(2.15)

След заместване на (2.10) и (1.3) в (2.15), ние получаваме:

(2.16)

Индекси на условия за включване функции в (2.16) се заменя със Тъй като умножение серия мандат със срок трябва да се извърши. След разширяването на израз за Двата компонента могат да бъдат разграничени, един от които съдържа нечетни хармонични кратни на изходната честота на напрежението, генерирани след умножаване редове на изходния ток до 1/2, а вторият компонент съдържа дори хармоници, генерирани след умножаване редове.

Първият компонент е равен на:

(2.17)

Както е добре известно [6]:

(2.18)

Следователно, вторият компонент е безкраен матрица, съдържаща косинус хармонични честоти на сумата и разликата. Резултатите от размножаването на първите три членовете на всяка серия са показани в Таблица 2.1.

Таблица 2.1 - Резултати от Матрицата умножение на първите три условия на поредицата.

аз \ к
; ; ;
; ; ;
; ; ;

Най-горният ред на всяка клетка на матрицата съответства честоти разликата, а долната - общо.

По-специално, честотата на разлика са нула, и съответните коефициенти поставени на главния диагонал на матрицата, образуват прав компонент на входен ток. Избор на коефициентите за компонент "нула честота" позволява съотношение запис на DC компонент на входния ток като следните серии:

, (2.19)

Аналогично може да се получи номер за висшите хармоници на входния ток вълничката имащи два пъти честотата. Тази хармонична честота се образува в членовете сумиране на първата серия ( ) И изваждане на честотите на следните членове ( ).

Заместването (2.11) в (2.19) и косинус експресиращи чрез допирателната, ние имаме:

; (2.20)

Интересно е да се отбележи, че за чисто активен товар ( ), Където Вторият фактор под знака на сумата е равна на една, а останалата част от серията клони към стойността , След това уравнение (2.20) дава стойността на средната стойност на входния ток AIN верига половината мост с чисто активен товар:

(2.21)

Анализ на останалите коефициенти безкрайна матрица показва, че сумата на коефициентите на същата честота уюта резистивен товар строго равна на нула, а когато активното индуктивен товар може да бъде пренебрегната.

Така пълната израз за входен ток вълната на една фаза може да бъде представена като сума от постоянната компонента (2.20) и променлив компонент на (2.17). Очевидно е, че хармонична структура на входните потоци на другите две фази, различни от по-горе само съответната фаза смяна. Следователно сумиране на входните потоци на трифазни клетки половин мост ще развие DC компоненти и честотни компоненти на тройната хармоници. Що се отнася до първия хармоник на входните токовите хармоници, и не са кратни на три, а след това при симетричен натоварване, те образуват трифазна система от токове, чиято сума е равна на нула.

Всичко това е вярно за състоянието на равенство на токовете на фазата. Ако товарите не са равни във фаза, в резултат на спектъра е изкривена входен ток. По-специално, в този случай на входния ток крива изглежда като компонент на честотата на изходното напрежение.

Така, средната входен ток (за балансирано натоварване) определя от уравнението:

(2.22)

Съответно, спектрален състав на компонент променлив на ток ще бъде:

, (2.23)

Анализ на съотношението показва, че факторите, които са под знака на сумата, намаляват бързо с увеличаване на , Ето защо, само първите условията на поредицата могат да се използват за практически изчисления, което значително опростява формата на уравненията. вярвайки и сумиране (2,22) и (2,23) получаваме приблизително израз за трифазен входен ток AIN:

(2.24)

където

Лесно е да се провери, че съотношението на входния ток амплитудата на първата хармонична пулсациите на (2.24) с (М. Е. С чисто активен товар) съвпада с (2.6), получен от общите съображения.

Уравнението за тока в нулевия проводник може да се получи, ако добавите променливите компоненти на входния ток положителни и отрицателни автобуси транзистор моста. Всъщност, входен филтър капацитет не са преминали постоянни компоненти на входните потоци, които са затворени с доставката. От друга страна, степента на филтърната кондензатор трябва да бъде достатъчно голям, а следователно и на променливите компоненти на входните потоци през затворен филтър контейнер. горни и долни гуми на ос Spectra входни токове са едни и същи, но първата хармонична на променливия компонент на по-ниска автобус входния ток е изместен във фаза чрез

по отношение на първия хармоник на променливия елемент на входния ток горната шина 180 ел. градуса. По този начин, ние получаваме:

(2.25)

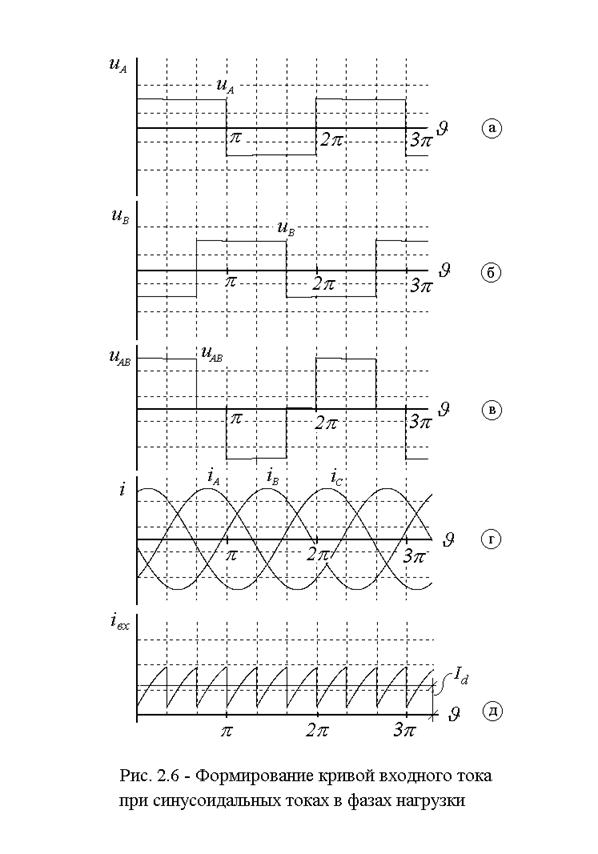

Доста често, се приема за синусоидална форма на сигнала ток в товара при изчисляването на спектъра на входния ток Аин. Получаване на ANI на трифазни входни токове криви, състояща се от три половин мостови инвертори неутрален проводник, показани на Фигура 2.6. Изчисляване на спектъра на входния ток може да се извърши по същия начин, както в резистивен-индуктивен товар, ако (2.10) се поставя Това означава, че всички хармоници на натоварване ток пренебрегване.

Тогава уравнението за входен ток на една фаза на клетката може да се запише по следния начин:

(2.26)

където ;

- естествени числа.

Когато сумиране на входните потоци на трифазни клетки (като се вземат предвид фазово изместване) се добавят DC компоненти и компонент променлив само номера съхранява хармонични кратни на три. След това, средната входния ток е равен на Ain:

, (2.27)

Съответно, амплитудата на първия хармоник на входния ток вълничката като 6 пъти честотата ( ) Се определя по следната формула:

(2.28)

Лесно е да се види, че когато един симетричен товар нулев проводник ток е нула (в съответствие с първоначалното предположение на синусоидална течения фаза) като входен ток криви за четни и нечетни интервали от един и същ.

По този начин поемането на синусоидална фаза потоци водят до качествени промени на спектрален състав на входния ток на инвертора: изчезва тройна хармонична честота в компонент променлив. В допълнение, ток изчезва в неутрален проводник. Като се има предвид, че активната-индуктивен товар Трифазен ВСИ, при сегашната схема ток в нулевия проводник съществува на всяко съотношение параметри на натоварване, може да се заключи, че допускането на текущата задължително вълна в натоварването е твърде сурови и водят до качествени грешки в резултатите анализ.
