Силата на елементите на връзката между диска и диска




Вижте също:
  1. D-ЕЛЕМЕНТИ И ТЕХНИТЕ ВРЪЗКИ
  2. HTX и копроцесорни връзки
  3. III Съединения
  4. IV. Вените със силно развитие на мускулните елементи: миоцити - и в трите черупки
  5. Q Непрекъснато обслужване с потвърждение на доставката.
  6. Автокоригирането и автоматичният текст са два различни начина за автоматично вмъкване на елементи.
  7. Пътният транспорт е сложна система. Системата е набор от елементи (подсистеми), които взаимодействат и формират определена цялост.
  8. Административна юридическа правосубектност на гражданите: концепцията и характеристиките на елементите
  9. ДЕЙСТВАЩИ ИЗПИТВАНИЯ НА ТРЪБИТЕ ЗА СИЛА И ПЛЪТНОСТ
  10. Сближаване на характеристиките на нелинейни елементи
  11. Изключване на възстановяване на неуспешни елементи.
  12. Съединения с болтове.

При проектирането на фугата, избираемите конструктивни размери на ножовете на ножовете и каналите в дисковете трябва да отговарят на изискванията за здравина. За тази цел се определя напрежението на съединителните елементи, което зависи от конструкцията и действащите сили.

Основните типове стави са риза, въртяща се, рибена кост. За остриетата на компресора първите два вида връзки са характерни за турбинните лопатки - рибена кост.

6.1 Изчисляване на връзката за рибена връзка

Силите, действащи върху връзката между острието и диска, се определят от центробежните сили на лопатката и газовите сили (моменти на огъване в кореновата секция).

Проектните товари зависят от конструкцията на корена на диска и на жлеба на диска, вкл. и от ъглите:

- местоположението на жлеба ψ;

- наклон на наклона θ;

- наклона на контактните повърхности α;

(Фигури 6.1, 6.2)

Фигура 6.1

Центробежната сила на лопатката Pjl , която е сумата от центробежните сили на писалката и стъблото, се разлага на две сили P1 и P2 (Фигура 6.1). Последният ( P 2 ) зарежда елемента, като фиксира лопатката да се движи по жлеба.

Основните зареждащи елементи на връзката

P 1 = P j l * cosψ

m - m

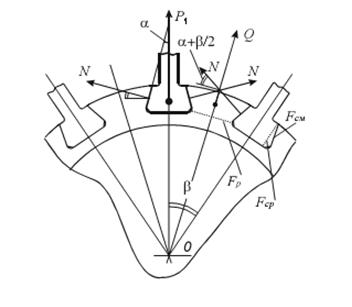

Фигура 6.2

Силата P 1 в равнината mm, перпендикулярна на жлеба, се балансира от силите N, действащи нормално към страничните контактни повърхности на съединението. От състояние на равновесие

N = P1 / 2sinа


При изчисляване на връзката тип "риба" определяме следното напрежение:

1) срутва напреженията σ cm върху контактните повърхности на диска с диска ( F cm );

2) напречен разрез τ cf върху напречното сечение на ножа ( F cf ) и диска

(Dorisovat);

3) напрежения на опън в основата на вътрешната фаза на диска от централния бряг на силите на масата на острието и издатината на диска ( Fp ).
